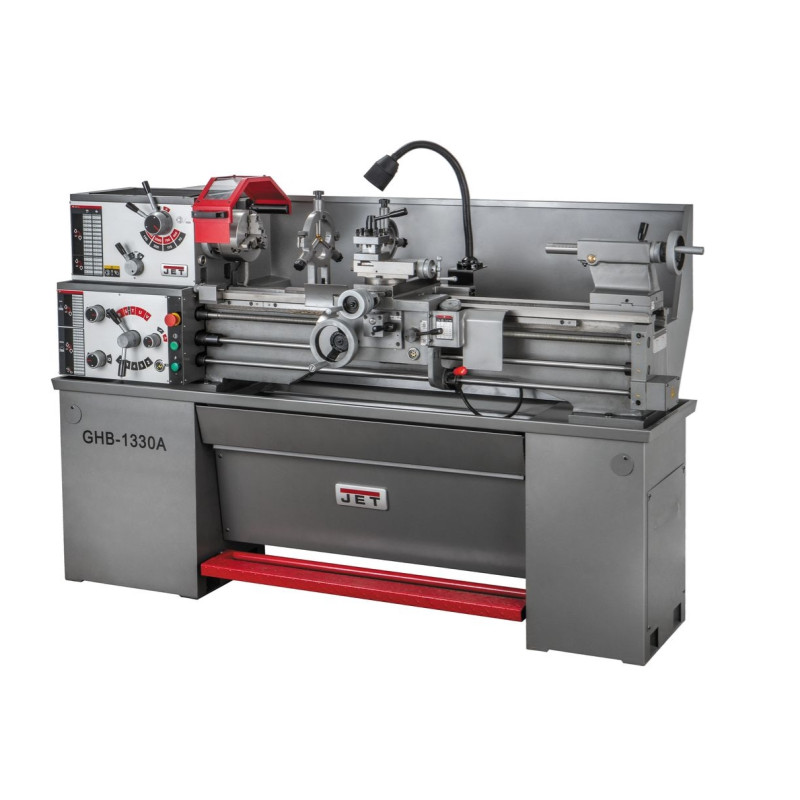

Токарно-винторезный станок JET GHB-1330A
ХАРАКТЕРИСТИКИ
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 330 |
| Диаметр обточки над поперечным суппортом, мм | 197 |
| Расстояние между центрами, мм | 760 |
| Частота вращения шпинделя, об/мин | 70 - 2000 |
| Количество скоростей шпинделя, шт | 8 |
| Конус шпинделя | МК-5 |
| Присоединение шпинделя | D1-4 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 38 |
| Диапазон продольной подачи, мм/об | 0,04 - 0,8 мм/об |
| Количество продольных подач, шт | 60 |
| Диапазон поперечной подачи, мм/об | 0,016 - 0,188 |
| Количество поперечных подач, шт | 60 |
| Диапазон метрической резьбы, мм | 0,45 - 10 |
| Количество метрических резьб, шт | 23 |
| Дюймовая резьба, TPI | 3,5 - 80 |
| Количество дюймовых резьб, шт | 38 |
| Шаг ходового винта, мм | 4 |
| Макс. размер резца, мм | 16 x 16 |
| Ход поперечного суппорта, мм | 160 |
| Ход верхнего суппорта, мм | 70 |
| Пиноль задней бабки | МK-3 |
| Ход пиноли задней бабки, мм | 95 |
| Диаметр пиноли, мм | 32 |
| Диапазон неподвижного люнета, мм | 10 -70 |
| Диапазон подвижного люнета, мм | 10 - 60 |
| Расстояние между направляющими, мм | 187 |
| Мощность двигателя, кВт | 2 |
| Длина, мм | 1650 |
| Ширина, мм | 762 |
| Высота, мм | 1200 |
| Масса, кг | 600 |
| Длина в упаковке, см | 175 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 150 |
| Масса в упаковке, кг | 680 |
КОМПЛЕКТАЦИЯ
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковый патрон Ø200 мм с независимыми кулачками
- Планшайба Ø300 мм
- 4-х-позиционный резцедержатель с фиксатором
- Подвижный и неподвижный люнеты
- Выдвижной поддон для сбора стружки
- Указатель резьбы
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Защита резцедержателя
- Ножной тормоз
- 2 не вращающихся центра МК-3
- Переходная втулка МК-5/МК-3
- Набор сменных металлических шестерён
- Комплект виброопор
- Лампа освещения рабочей зоны
- Ключ резцедержателя
- Ключ для 3-х кулачкового патрона
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
Универсальный станок GHB-1330A открывает линейку профессионального токарного оборудования JET. Он ориентирован на использование в мастерских, на предприятиях. Также GHB-1330 A займет почетное место в мастерской продвинутого частного мастера. Станок выпускается по промышленному стандарту DIN 8606, что гарантирует соответствие заявленным допускам и соблюдением всех параметров для оборудования подобного класса. Он позволяет обрабатывать заготовку длинной до 760 мм, диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин. Для питания станка требуется сеть 380В.
JET GHB-1330A - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрической и дюймовой резьб. Есть возможность укомплектовать системой подачи СОЖ и другими полезными в работе опциями.
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Механизм привода шпинделя и коробки подач постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки
- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- Современный аналог 1А616, 1616, 16Б16 и Т-4
Следуя стандартам качества, компания JET оснащает свои токарные станки, включая и GHB-1330A, закаленными и тщательно отшлифованными направляющими станины, что повышает точность обработки и увеличивает срок службы оборудования. Шестерни передней бабки также закалены и отшлифованы. Их придется менять только лишь при переходе с нарезания метрической резьбы на дюймовую. С целью обеспечения непрерывного охлаждения, снижения уровня шума и увеличения ресурса механизм привода шпинделя помещен в масляную ванну. Станок оснащен механизмом автоматической подачи продольного и поперечного суппорта, а также регулируемой в поперечном направлении задней бабкой для обточки конических заготовок. Как и все станки этой линейки, GHB-1330A построен по двухвинтовой схеме: ходовой винт отвечает за резьбу, ходовой вал, отвечает за точение в автоматическом режиме. Также предусмотрен толчковый режим работы шпинделя для облегчения переключения режимов работы.
