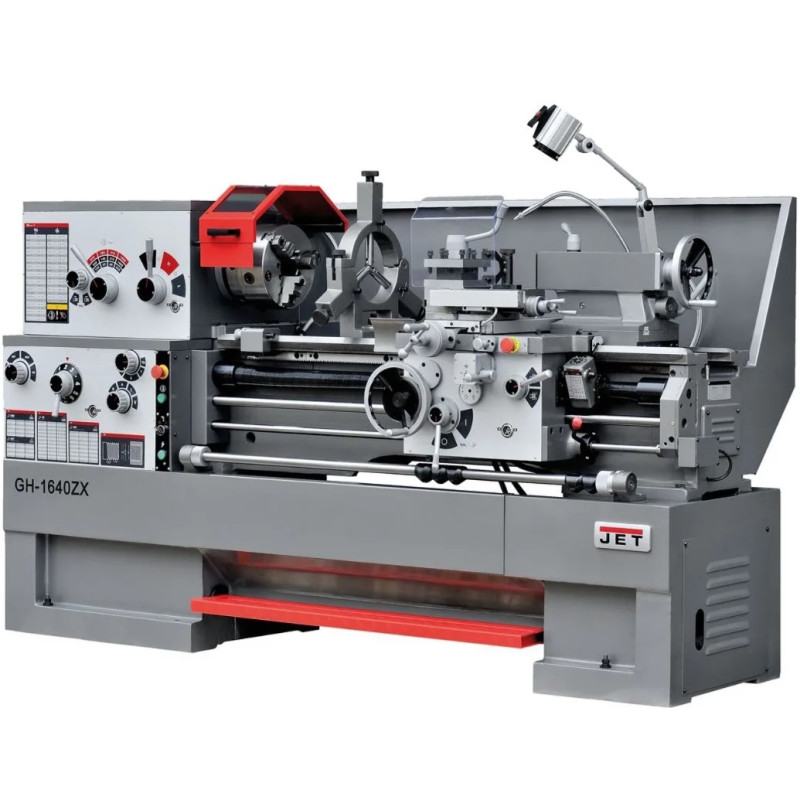

Токарно-винторезный станок серии ZX JET GH-1640 ZX
ХАРАКТЕРИСТИКИ
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 406 |
| Диаметр обточки над съемным мостиком, gap, мм | 657 |
| Длина съёмного мостика, мм | 310 |
| Диаметр обточки над поперечным суппортом, мм | 254 |
| Расстояние между центрами, мм | 1015 |
| Частота вращения шпинделя, об/мин | 25 - 1800 |
| Количество скоростей шпинделя | 12 |
| Конус шпинделя | МК-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,04-2,5 |
| Количество продольных подач | 46 |
| Диапазон поперечной подачи, мм/об | 0,02-1,25 |
| Количество поперечных подач | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб | 24 |
| Дюймовая резьба, TPI | 1-5/8 - 72 |
| Количество дюймовых резьб | 61 |
| Модульная резьба, MP | 0,25 - 10 |
| Количество модульных резьб | 20 |
| Диапазон питчевой резьбы, DP | 3-1/4 - 96 |
| Количество питчевых резьб | 45 |
| Шаг ходового винта, мм | 6 |
| Макс. размер резца, мм | 25 x 25 |
| Ход поперечного суппорта, мм | 228 |
| Ход верхнего суппорта, мм | 130 |
| Пиноль задней бабки | МК-4 |
| Ход пиноли задней бабки, мм | 125 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 12 - 178 |
| Диапазон подвижного люнета, мм | 15 - 90 |
| Расстояние между направляющими, мм | 340 |
| Мощность двигателя, кВт | 5,6 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 18 |
| Длина, мм | 2460 |
| Ширина, мм | 1016 |
| Высота, мм | 1220 |
| Масса, кг | 2120 |
| Длина в упаковке, см | 248 |
| Ширина в упаковке, см | 113 |
| Высота в упаковке, см | 168 |
| Масса в упаковке, кг | 2540 |
ОСОБЕННОСТИ:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Регулировка зазоров направляющих при помощи клиновых планок
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Современный аналог 1А62
КОМПЛЕКТАЦИЯ
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
Высокотехнологичный токарно-винторезный станок GH-1640 ZX индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм (при ограничении длины в 270 мм).
Конструктив GH-1640 ZX имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.
Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.
