Токарно-винторезный станок JET GH-2660 ZH DRO серии ZH Ø660 мм
ХАРАКТЕРИСТИКИ
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 660 |
| Диаметр обточки над съемным мостиком, gap, мм | 870 |
| Длина съёмного мостика, мм | 240 |
| Диаметр обточки над поперечным суппортом, мм | 420 |
| Расстояние между центрами, мм | 1525 |
| Частота вращения шпинделя, об/мин | 36 - 1600 |
| Количество скоростей шпинделя, шт | 12 |
| Конус шпинделя | ø113 мм 1:20 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 105 |
| Диапазон продольной подачи, мм/об | 0,063 - 2,25 |
| Количество продольных подач, шт | 65 |
| Диапазон поперечной подачи, мм/об | 0,027 - 1,07 |
| Количество поперечных подач, шт | 65 |
| Диапазон метрической резьбы, мм | 1 - 14 |
| Количество метрических резьб, шт | 22 |
| Дюймовая резьба, TPI | 2 - 28 |
| Количество дюймовых резьб, шт | 26 |
| Модульная резьба, MP | 0,5 - 7 |
| Количество модульных резьб, шт | 18 |
| Диапазон питчевой резьба, DP | 4 - 56 |
| Количество питчевых резьб, шт | 24 |
| Шаг ходового винта, мм | 12 |
| Макс. размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 310 |
| Ход верхнего суппорта, мм | 145 |
| Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 20 - 125, 100 - 240 |
| Диапазон подвижного люнета, мм | 20 - 100 |
| Расстояние между направляющими, мм | 405 |
| Мощность двигателя, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 15 |
| Длина, мм | 3000 |
| Ширина, мм | 1150 |
| Высота, мм | 1450 |
| Масса, кг | 3565 |
| Длина в упаковке, см | 317 |
| Ширина в упаковке, см | 128 |
| Высота в упаковке, см | 215 |
| Масса в упаковке, кг | 3760 |
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

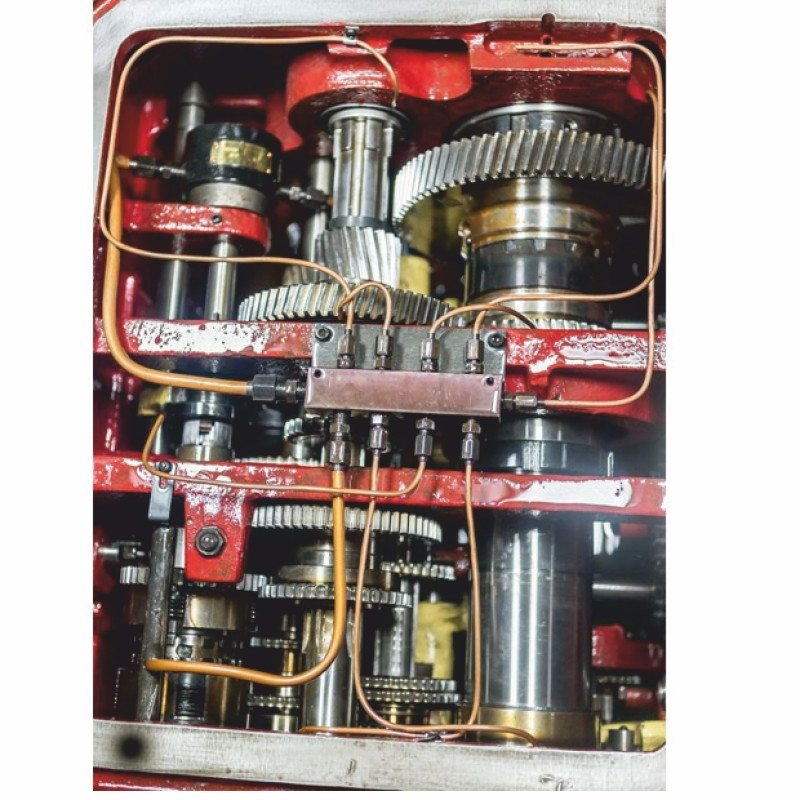

- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с фрикционной муфтой
GH-2660 ZH DRO – универсальный токарно-винторезный станок уровня промышленного предприятия. Он позволяет обрабатывать заготовки диаметром до 660 мм над станиной, до 870 мм со съемным мостиком gap и до 420 мм над суппортом. Расстояние между центрами в данной модели составляет 1525 мм. Станок поставляется в богатой комплектации, в нее входят система подачи СОЖ, УЦИ, два люнета (один подвижный, второй неподвижны, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся центр, не вращающийся центр, опоры для выставки станка, набор инструмента для обслуживания и лампа освещения. Станок оснащается асинхронным двигателем мощностью 7,5 кВт, предустановлено 12 скоростей вращения шпинделя.
Предусмотрена низкая скорость 36 об/мин для нарезания резьбы плашкой. Коробка подач имеет 65 продольных и поперечных автоматических режимов, что позволяет нарезать все известные типы резьб с высокой точностью и качеством: частота биений на шпинделе не превышает 9 микрон, а цена деления нониуса – 0,02 мм. На GH-2660 ZH DRO предусмотрены: толчковый режим пуска двигателя для облегчения переключения режимов скоростей, быстрое перемещение суппорта, педаль тормоза и экстренного отключения. Шестерни станка тщательно закаливаются и работают в масляной ванне. Это позволяет повысить ресурс изделия, снизить шум и решить проблему охлаждения. Как и все станки JET данного класса GH-2660 ZH DRO устанавливается на массивную станину из качественного чугуна, что позволяет снизить вибрации и эффективно отводить тепло при работе.
КОМПЛЕКТАЦИЯ
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø400 мм
- Планшайба Ø630 мм, планшайба Ø250 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Упорный центр МК-5
- Переходная втулка Ø113/МК-5
- Подвижный люнет
- 2 неподвижных люнета
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Защита резцедержателя
- Защита ходового винта
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Задняя защитная стенка
- Поддон для сбора стружки
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
