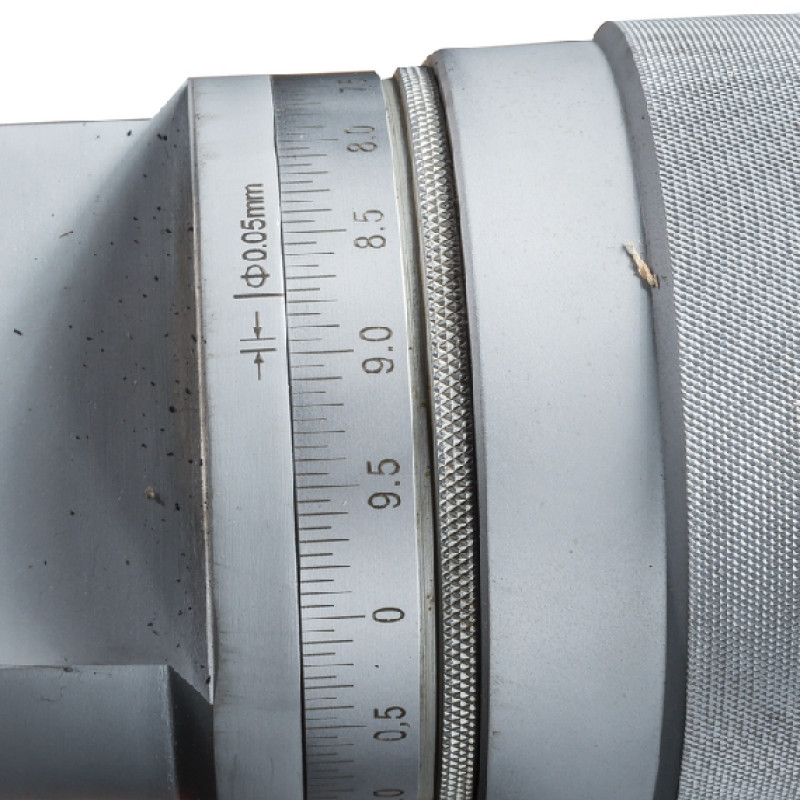

Токарно-винторезный станок серии ZH Ø500 мм JET GH-2040 ZH DRO
ХАРАКТЕРИСТИКИ
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 500 |
| Диаметр обточки над съемным мостиком, gap, мм | 720 |
| Длина съёмного мостика, мм | 240 |
| Диаметр обточки над поперечным суппортом, мм | 310 |
| Расстояние между центрами, мм | 1015 |
| Частота вращения шпинделя, об/мин | 9 - 1600 |
| Количество скоростей шпинделя, шт | 24 |
| Конус шпинделя | МK-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,063 - 6,43 |
| Количество продольных подач, шт | 80 |
| Диапазон поперечной подачи, мм/об | 0,027 - 2,73 |
| Количество поперечных подач, шт | 80 |
| Диапазон метрической резьбы, мм | 1 - 224 |
| Количество метрических резьб, шт | 46 |
| Дюймовая резьба, TPI | 1/8 - 28 |
| Количество дюймовых резьб, шт | 48 |
| Модульная резьба, MP | 0,5 - 112 |
| Количество модульных резьб, шт | 42 |
| Диапазон питчевой резьба, DP | 56 - 1/4 |
| Количество питчевых резьб, шт | 45 |
| Шаг ходового винта, мм | 12 |
| Макс. размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 310 |
| Ход верхнего суппорта, мм | 145 |
| Ускоренное перемещение продольного суппорта, м/мин | 4,5 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 50 - 210 |
| Диапазон подвижного люнета, мм | 20 - 110 |
| Расстояние между направляющими, мм | 405 |
| Мощность двигателя, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Масса, кг | 2750 |
| Длина в упаковке, см | 260 |
| Высота в упаковке, см | 198 |
| Масса в упаковке, кг | 3200 |
| Объем бака СОЖ, л | 15 |
| Длина, мм | 2480 |
| Ширина, мм | 1280 |
| Высота, мм | 1410 |
| Ширина в упаковке, см | 145 |
КОМПЛЕКТАЦИЯ
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø320 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Диапазон частот вращения шпинделя от 9 до 1600 об/мин
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Коробка подач позволяет нарезать резьбу без замены шестерен

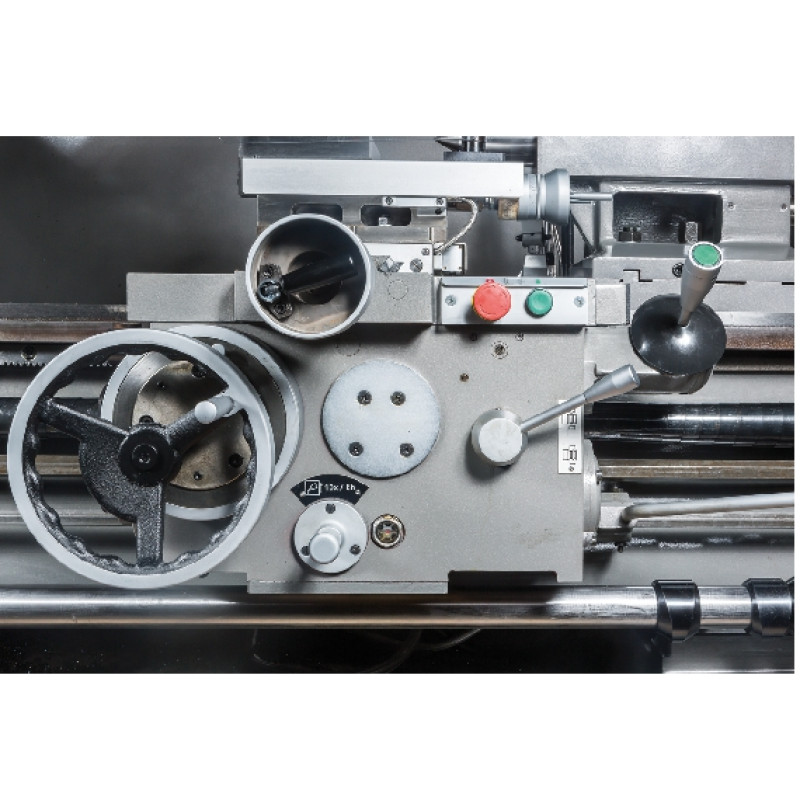

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с фрикционной муфтой
- Полноценный современный аналог 16К20, 16К25 и16Д20
- Рукоятка включения шпинделя на передней бабке
Универсальный токарно-винторезный станок GH-2040 ZH DRO производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.
Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой.
На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую,
дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон.
Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка.
Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.
Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок.
