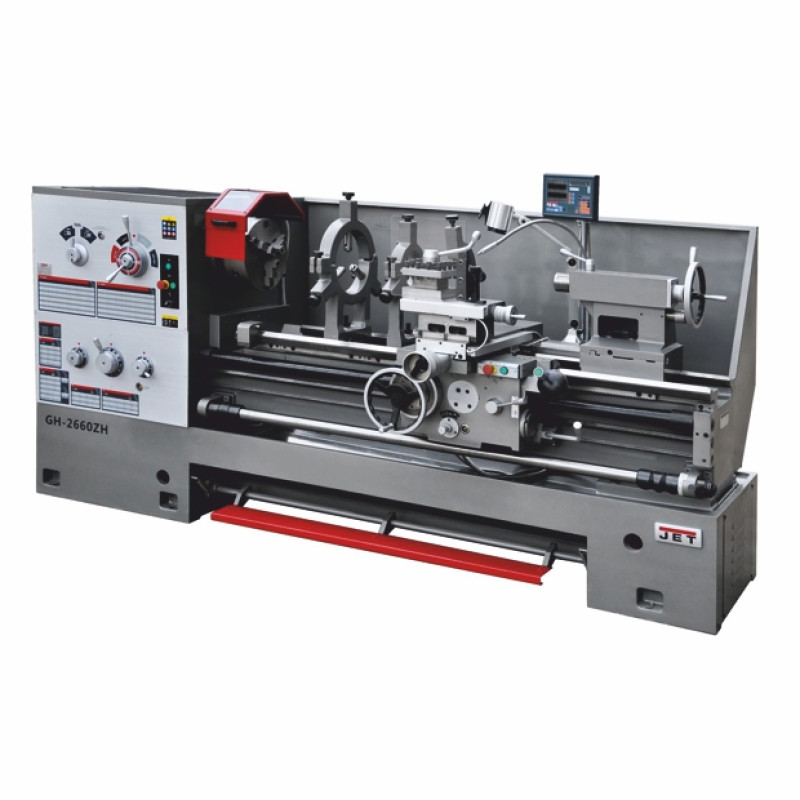

Токарно-гвинторізний верстат JET GH-2660 ZH DRO серії ZH Ø660 мм

• Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606)
• Масивна станина верстата із сірого чавуну
• Гартовані та відшліфовані напрямні станини
• Механізм плавного пуску захищає двигун та збільшує термін служби приводу
• Механізм приводу шпинделя постійно працює у масляній ванні
• Збільшений діаметр прохідного отвору
• Наявність знімного містка для збільшення діапазону оброблюваних деталей

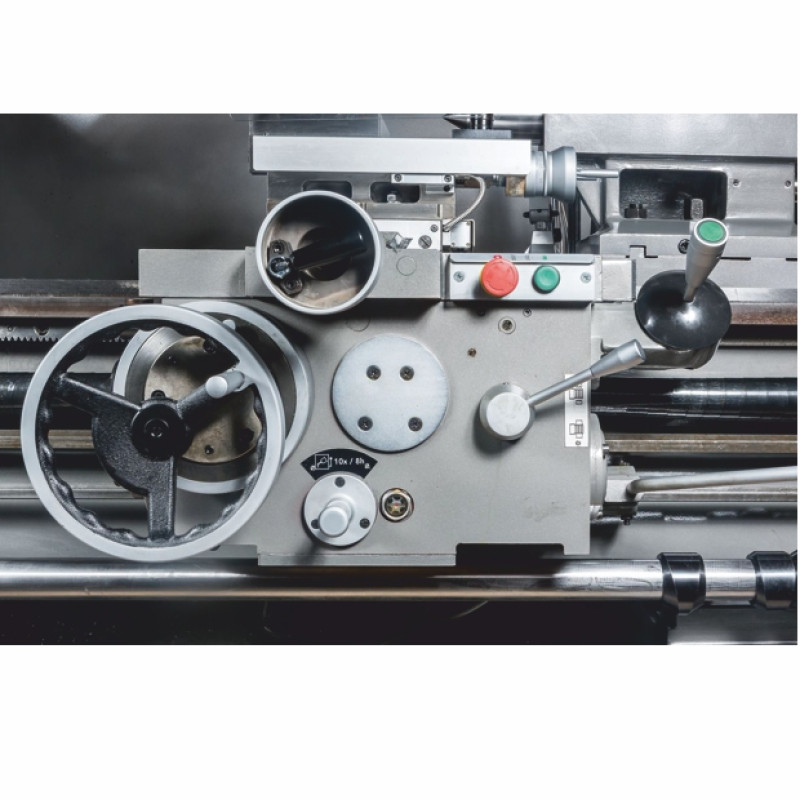

• Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення
• Товчковий режим роботи шпинделя
• Гартовані та відшліфовані шестерні в передній бабці та в коробці передач
• Регулювання зазорів направляючих за допомогою клинових планок
• Централізована система подачі мастила поздовжнього супорта
• Регульована в поперечному напрямку задня бабка для обточування конусів
• П'ятипозиційний вал з кулачками
• Перша бабка з фрикційною муфтою

GH-2660 ZH DRO – універсальний токарно-гвинторізний верстат рівня промислового підприємства. Він дозволяє обробляти заготівлі діаметром до 660 мм над станиною, до 870 мм зі знімним містком gap та до 420 мм над  супортом. Відстань між центрами цієї моделі становить 1525 мм. Верстат поставляється в багатій комплектації, до неї входять система подачі СОЖ, ПЦІ, два люнети (один рухливий, другий нерухомі, планшайба, 4-х кулачковий патрон, перехідна втулка, центр, що обертається, не обертовий центр, опори для виставки верстата, набір інструменту для обслуговування та лампа освітлення. Верстат оснащується асинхронним двигуном потужністю 7,5 кВт, встановлено 12 швидкостей обертання шпинделя.

Предбачено низьку швидкість 36 об/хв для нарізування різьблення плашкою. Коробка подач має 65 поздовжніх та поперечних автоматичних режимів, що дозволяє нарізати всі відомі типи різьблення з високою точністю та якістю: частота биття на шпинделі не перевищує 9 мікрон, а ціна поділу ноніуса – 0,02 мм. На GH-2660 ZH DRO передбачені: поштовховий режим пуску двигуна для полегшення перемикання режимів швидкостей, швидке переміщення супорта, педаль гальма та екстреного відключення. Шестерні верстата ретельно гартуються і працюють у масляній ванні. Це дозволяє підвищити ресурс виробу, знизити шум та вирішити проблему охолодження. Як і всі верстати JET цього класу GH-2660 ZH DRO встановлюється на масивну станину з якісного чавуну, що дозволяє знизити вібрації та ефективно відводити тепло під час роботи.

КОМПЛЕКТАЦІЯ

• 3-х кулачковий патрон Ø325 мм з прямими/зворотними кулачками
• 4-х кулачкова планшайба Ø400 мм
• Планшайба Ø630 мм, планшайба Ø250 мм
• 4-х позиційний різцетримач з фіксатором
• Упорний центр МК-5, що обертається
• Наполегливий центр МК-5
• Перехідна втулка Ø113/МК-5
• Рухомий люнет
• 2 нерухомі люнети
• Прискорене переміщення поздовжнього супорта
• Прискорене переміщення поперечного супорта
• Захист різцетримача
• Захист ходового гвинта
• Ключ для 3-х кулачкового патрона
• Ключ різцетримача
• Задня захисна стінка
• Піддон для збору стружки
• Захисний екран патрона з кінцевим вимикачем
• Ніжне гальмо шпинделя з кінцевим вимикачем

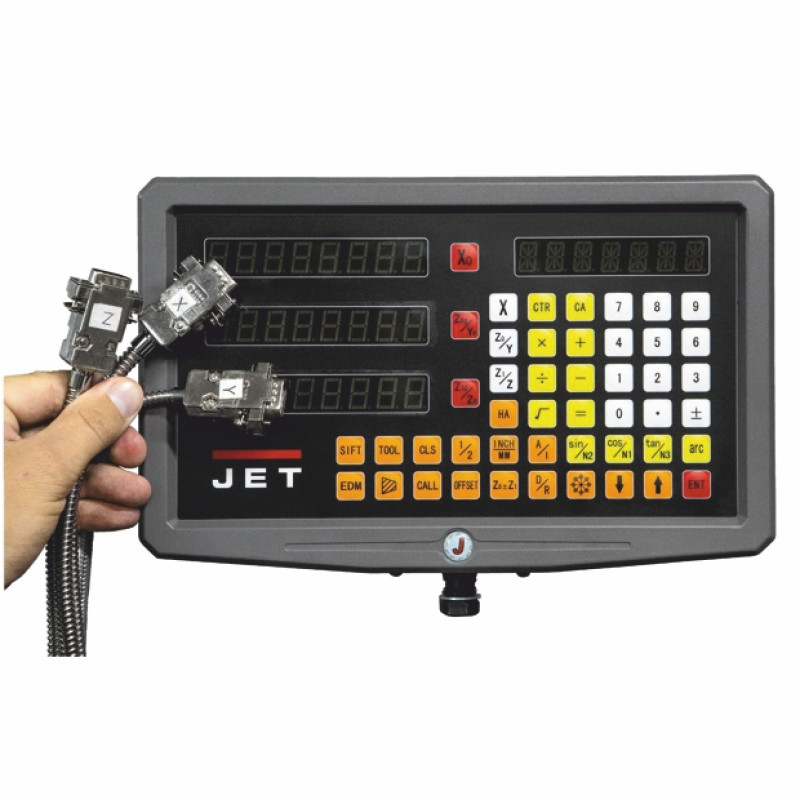

• ПЦІ по 3 осях, ціна поділу 0,005 мм похибка ± 1 знак
• Система підведення СОЖ
• Галогенна лампа місцевого освітлення
• Вал управління з регульованими кулачками (відключення поздовжньої подачі)
• Кінцевий упор поздовжнього переміщення
• Скринька з інструментом
• Посібник з експлуатації
• Комплект віброопор
