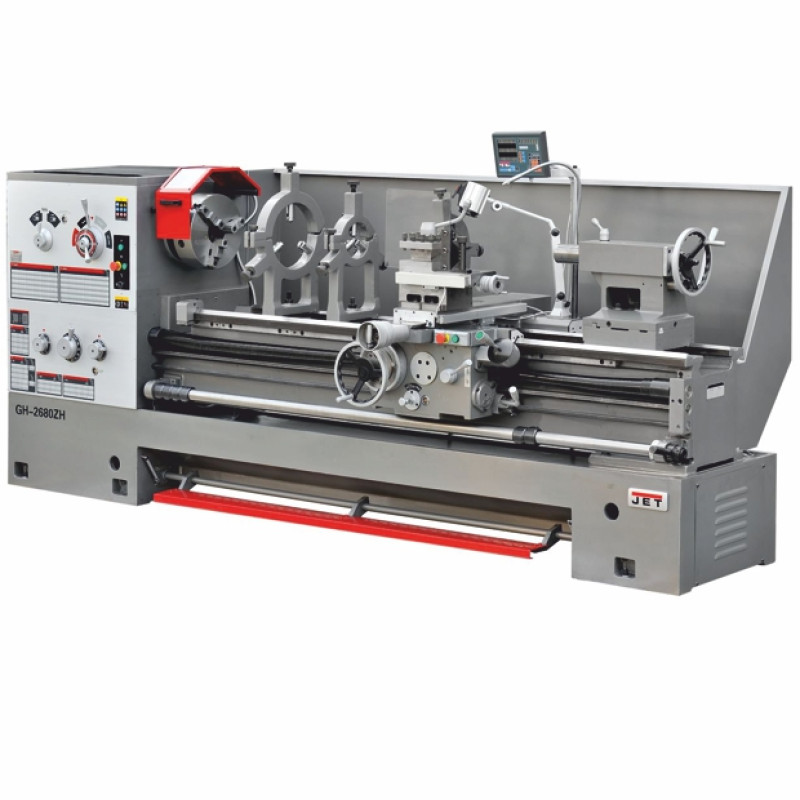

Токарно-гвинторізний верстат JET GH-2680 ZH DRO серії ZH Ø660 мм
Код товару: 50000790T
Все про товар
Опис
Особливості
Гарантія
Питання0
Токарно-гвинторізний верстат JET GH-2680 ZH DRO серії ZH Ø660 мм
1 509 000.00 ₴
Гарантія
2-річна гарантія JET Red Assurance
Опис
ХАРАКТЕРИСТИКИ
| Напруга, В | 400 |
| Діаметр обточування над станиною, мм | 660 |
| Діаметр обточування над знімним містком, gap, мм | 870 |
| Довжина знімного містка, мм | 240 |
| Діаметр обточування над поперечним супортом, мм | 420 |
| Відстань між центрами, мм | 2030 |
| Частота обертання шпинделя, об/хв | 36 - 1600 |
| Кількість швидкостей шпинделя, шт | 12 |
| Конус шпинделя | ø113 мм 1:20 |
| Приєднання шпинделя | D1-8 (DIN 55029) |
| Діаметр прохідного отвору шпинделя, мм | 105 |
| Діапазон поздовжньої подачі, мм/об | 0,063 - 2,25 |
| Кількість поздовжніх подач, шт | 65 |
| Діапазон поперечної подачі, мм/об | 0,027 - 1,07 |
| Кількість поперечних подач, шт | 65 |
| Діапазон метричного різьблення, мм | 1 - 14 |
| Кількість метричних різьблень, шт | 22 |
| Дюймове різьблення, TPI | 2 - 28 |
| Кількість дюймових різьблень, шт | 26 |
| Модульна різьба, MP | 0,5 - 7 |
| Кількість модульних різьблень, шт | 18 |
| Діапазон різьба живлення, DP | 4 - 56 |
| Кількість пітчових різьблень, шт | 24 |
| Крок ходового гвинта, мм | 12 |
| Макс. розмір різця, мм | 32 x 32 |
| Хід поперечного супорта, мм | 310 |
| Хід верхнього супорта, мм | 145 |
| Прискорене переміщення поздовжнього супорта, м/хв | 4,5 |
| Прискорене переміщення поперечного супорта, м/хв | 2 |
| Піноль задньої бабки | МК-5 |
| Хід пінолі задньої бабки, мм | 150 |
| Діаметр пінолі, мм | 75 |
| Діапазон нерухомого люнета, мм | 20 - 125, 100 - 240 |
| Діапазон рухомого люнета, мм | 20 - 100 |
| Відстань між напрямними, мм | 405 |
| Потужність двигуна, кВт | 7,5 |
| Потужність насоса СОЖ, кВт | 0,09 |
| Об'єм бака СОЖ, л | 15 |
| Довжина, мм | 3500 |
| Ширина, мм | 1150 |
| Висота, мм | 1450 |
| Маса, кг | 3820 |
| Довжина в упаковці, см | 363 |
| Ширина в упаковці, см | 128 |
| Висота в упаковці, см | 215 |
| Маса в упаковці, кг | 4015 |
- Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606)
- Масивна станина верстата із сірого чавуну
- Гартовані та відшліфовані напрямні станини
- Механізм плавного пуску захищає двигун та збільшує термін служби приводу

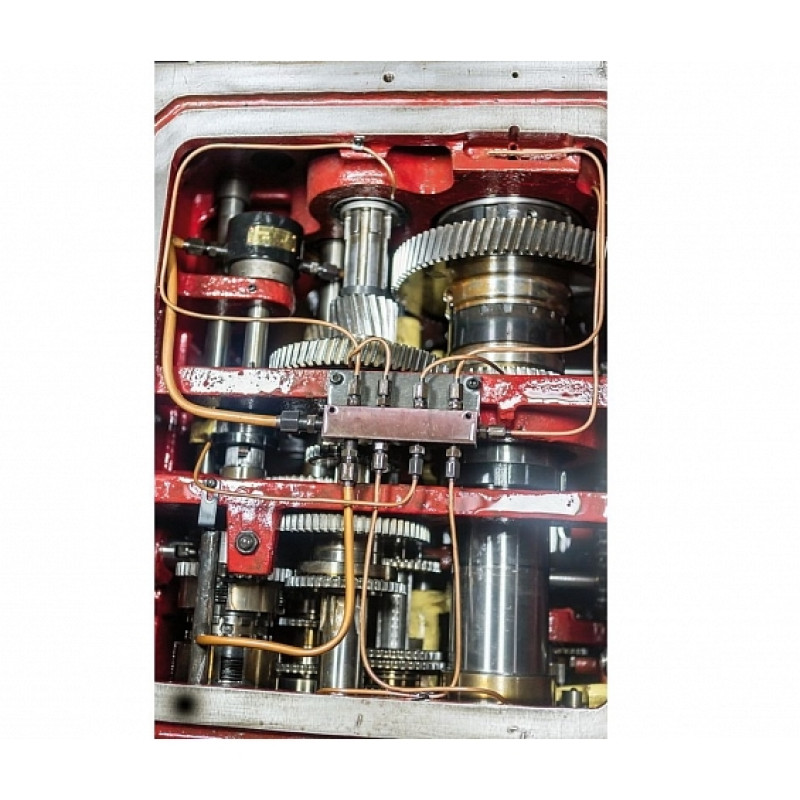

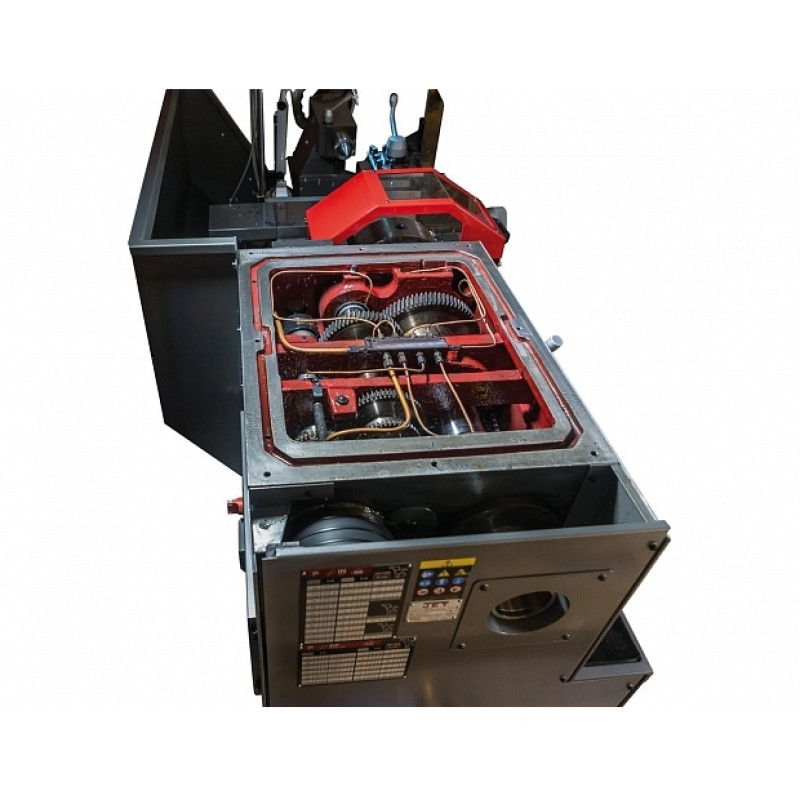

- Механізм приводу шпинделя постійно працює у масляній ванні
- Збільшений діаметр прохідного отвору
- Наявність знімного містка для збільшення діапазону оброблюваних деталей

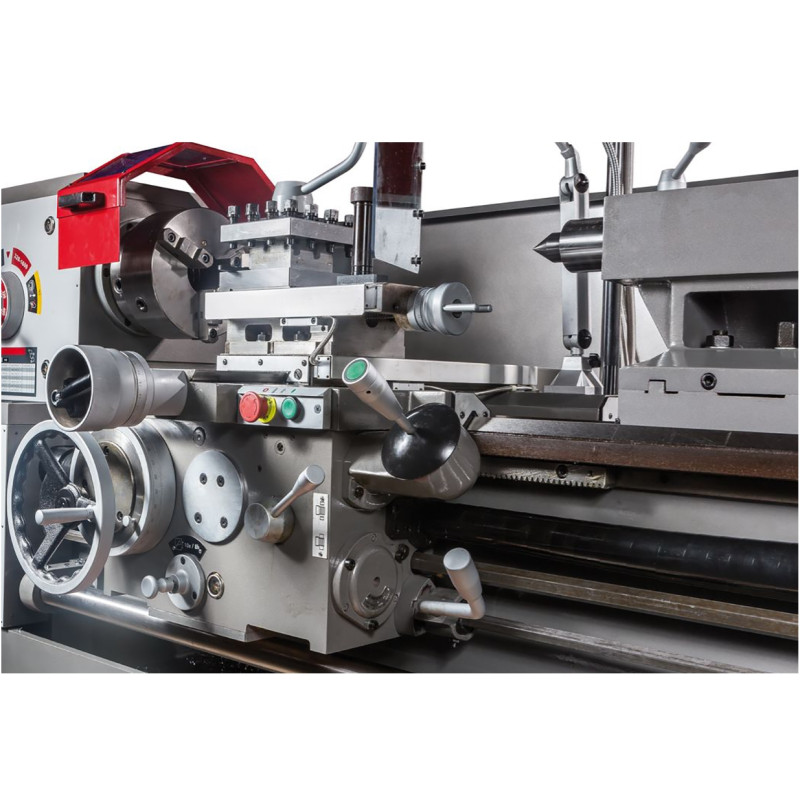

- Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення
- Товчковий режим роботи шпинделя
- Гартовані та відшліфовані шестерні в передній бабці та в коробці передач
- Регулювання зазорів направляючих за допомогою клинових планок
- Централізована система подачі мастила поздовжнього супорта
- Регульована в поперечному напрямку задня бабка для обточування конусів
- П'ятипозиційний вал з кулачками
- Перша бабка з фрикційною муфтою
Особливості
КОМПЛЕКТАЦІЯ
- 3-х кулачковий патрон Ø325 мм з прямими/зворотними кулачками
- 4-х кулачкова планшайба Ø400 мм
- Планшайба Ø630 мм, планшайба Ø250 мм
- 4-х позиційний різцетримач із фіксатором
- Упорний центр МК-5, що обертається
- Упорний центр МК-5
- Перехідна втулка Ø113/МК-5
- Рухомий люнет
- 2 нерухомі люнети
- Прискорене переміщення поздовжнього супорта
- Прискорене переміщення поперечного супорта
- Захист різцетримача
- Захист ходового гвинта
- Ключ для 3-х кулачкового патрона
- Ключ різцетримача
- Задня захисна стінка
- Піддон для збору стружки

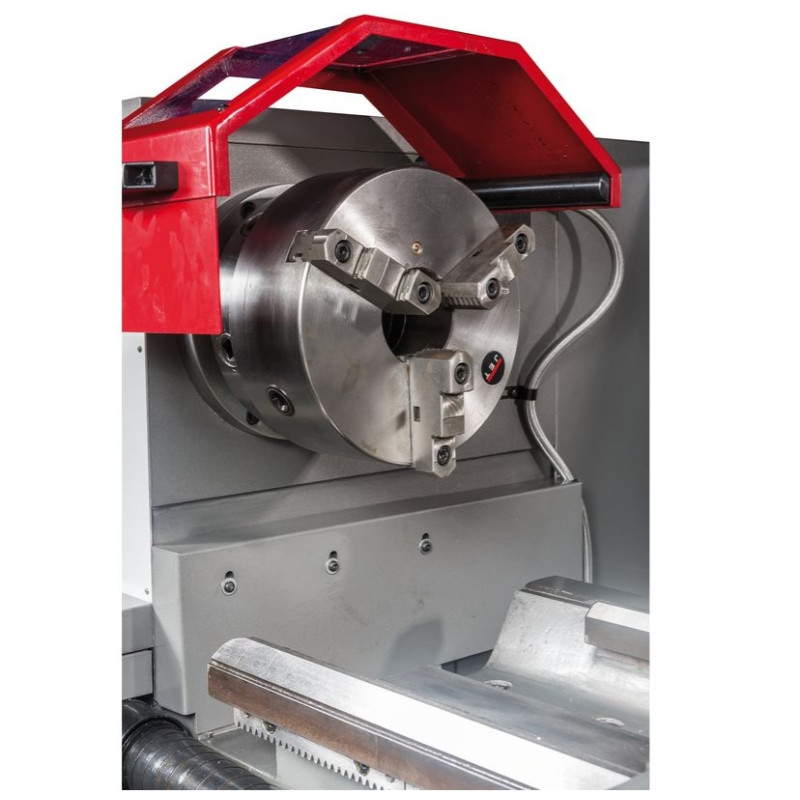

- Захисний екран патрона з кінцевим вимикачем
- Гальмо шпинделя з кінцевим вимикачем
- ПЦІ по 3 осях, ціна поділу 0,005 мм похибка ± 1 знак
- Система підведення СОЖ
- Галогенна лампа місцевого освітлення
- Вал управління з регульованими кулачками (відключення поздовжньої подачі)
- Кінцевий упор поздовжнього переміщення
- Скринька з інструментом
- Посібник з експлуатації
- Комплект віброопор
